Plaats van herkomst: | ZHE JIANG, CHINA |
Merknaam: | XIAYI |
Certificering: | ISO9001:2008 |
Modelnummer: | Xyjd-CM02A |
Min. bestelaantal: | 1 REEKS |
---|---|
Prijs: | NEGOTIATION |
Verpakking Details: | STANDAARD UITVOEREND PAKKET MET HOUTEN DOOS |
Levertijd: | 2 MAANDEN |
Betalingscondities: | L/C, T/T |
Levering vermogen: | 1 REEKS PER 2 MAANDEN |
MACHINEtype: | Het TESTEN | BELANGRIJKST ONDERDEEL: | CILINDER, MOTOR, PLC |
---|---|---|---|
AFMETING: | 1050mm×1050mm×1750mm | Nominale spanning: | 220V |
Geschatte Frequentie: | 60HZ | Totale macht: | 300W |
De Druk van de luchtpomp: | 0.5~0.8MPa | TECHNOLOGIE: | OEM |
Hoog licht: | automatische het verbinden machine,automatische het groeven machine |

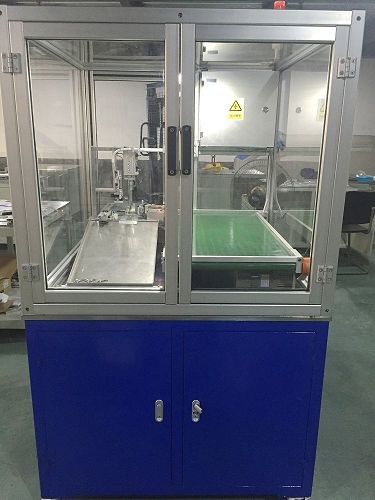

Het automatische flakkeren en de snijmachine gebruikt om perfecte PTFE te krijgen verbonden zuiger als vraag
Technische parameters
Punt | Technische parameters |
Machinenaam | Auto het Flakkeren & Snijmachine |
Machinetype | AUTOMATISCH |
Afmeting (LxWxH) | 1050mm×1050mm×1750mm |
Nominale spanning | 220V |
Geschatte Frequentie | 60Hz |
Totale macht | 300w |
De Druk van de luchtpomp | 0.5~0.8MPa |
Installatie en het zuiveren methode
1. De beweging en bevestigt de machine
Bevestig de plaats om de machine, beweging te zetten en licht gezet. Zet de machine op de vlakke grond zonder trilling.
De ondersteunende beenstijging wanneer met de wijzers van de klok mee knop aanpas, wanneer het ondersteunende been hoger is dan wiel, wiel is neer aan de grond, kan zich de machine bewegen. Wanneer de machine in geschikte plaats is, tegen de wijzers van de klok in pas knop aan om het ondersteunende been te laten vallen. Wanneer het wiel hoger is dan ondersteunend been, dan is het been ter plaatse om de machine te bevestigen.
2. Elektrische installatie
Het elektropaneel is voor machine, hieronder is de installatie van machtsstoppen, gebruik 220V en 60Hz, merkte op dat de machine grondverbinding zou moeten maken.
De schakelaar van luchtopname is aan de kant van de machine, ziet beeld hieronder, zou de luchtdruk 0.65~1MPa moeten zijn.
Pneumatische FRL en de elektromagnetische klep zijn bij de rug van machine, zien hieronder beeld. Pas druk van pneumatische FRL aan 0.65~1MPa aan, pas druk van luchtstroom die gebruikte klep verminderen aan schoon afval aan 0.1~0.15MPa aan. Vijf elektromagnetische kleppen sluiten pneumatische die componenten aan, verminderen van links naar rechts klep wordt gebruikt om afval schoon te maken, Cilinder, Besnoeiingscilinder voeden, Komprescilinder, die Cilinder flakkeren.
Verzeker Elektrische installatierecht alvorens machine te gebruiken, controleer pneumatische componentenschade of niet, is het verbindingsdeel of niet los.
3. Machinetest
De controle en past dringend plaatsend apparaat en centrum van het gat van de asplaats aan om conformiteit met hulp van universele magnetische wijzerplaatindicator te verzekeren.
Pas x-As aan & ziet de y-As richting voor het flakkeren van mes, hieronder beeld. Pas het flakkeren van mes aan juiste positie aan door zuigers te testen.
Micrometer wordt gebruikt om x-As aan te passen van het flakkeren van mes dat: pas x-As van het flakkeren van mes aan juiste positie aan, dan het sluitenknop van de slotschuif om de x-As te bevestigen van het flakkeren van mes.
De knop van het schuifsluiten: roteer met de wijzers van de klok mee om schuifsluiten te sluiten en tegen de wijzers van de klok in tot los.
Micrometer wordt gebruikt om y-As aan te passen van het flakkeren van mes dat: pas y-As van het flakkeren van mes aan juiste positie aan. Deze micrometer heeft eigen slotknop, aanpast aan juiste positie, dan met de wijzers van de klok mee roteert om de knop te sluiten, om hoogtepositie te bevestigen wanneer het flakkeren.
Pas x-As aan & ziet de y-As richting voor scherp mes, hieronder beeld. Pas scherp mes aan juiste positie aan door zuigers te testen.
Micrometer wordt gebruikt om x-As van scherp mes aan te passen dat: pas x-As van scherp mes aan juiste positie aan, deze micrometer eigen slotknop, aanpast aan juiste positie, dan met de wijzers van de klok mee roteert heeft om de knop te sluiten, om x-As positie te bevestigen wanneer het snijden.
De knop van het schuifsluiten: roteer met de wijzers van de klok mee om schuifsluiten boven en beneden beweging te sluiten en tegen de wijzers van de klok in tot los.
Micrometer wordt gebruikt om y-As van scherp mes aan te passen dat: pas y-As van scherp mes aan juiste positie aan, dan het sluitenknop van de slotschuif om hoogtepositie te bevestigen wanneer het snijden.
steekzuigers.
Concurrentievoordeel:
1.Can adjsut heigh en OD voor PTFE-het verbinden zuiger
2.Easily verrichting
3.Machine kan en herontwerp door de vraag van de klant aanpassen
4.Have hoog rendement
5.Have goede uniformiteit
Toepassing:
Al PTFE-het verbinden zuiger met verschillende grootte belde van 20mm tot 45mm
Het beeld toont
