 |
| Plaats van herkomst: | China |
| Merknaam: | XIAYI |
| Certificering: | IATF16949:2016 |
| Modelnummer: | Φ32mm |
| Min. bestelaantal: | 1,023pcs |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Volgens de vraag van de klant |
| Levertijd: | Twee weken na betaling |
| Betalingscondities: | T/T, Western Union, L/C |
| Levering vermogen: | 30.000 PCs per maand |
| Productnaam: | gestreepte Zuiger | Vuller van banden: | Aangepast |
|---|---|---|---|
| Materiaal van banden: | betere PTFE | Kleur: | zwart |
| Toepassing: | auto achterschokken | Dichtheid van banden: | 2.06-2.19 g/cm3 |
| Buitendiameter: | 32mm | Het sinteren Temperaturen.: | 375 ℃ |
| Hoog licht: | schokbrekerdelen,schokbreker het herstellen |
||
Geavanceerde lippen het ontwerp tefon verbond Zuiger in Autoschokken met goede verbinding met Dichtheid 6,5 g/cm3
XIAYI is een professioneel bedrijf om PTFE gestreepte schokbrekerzuiger, zuigergrootte te ontwerpen en te produceren
kan van 20mm tot 50mm met verschillende types zijn. Wij kunnen zowel rechte OD als geflakkerde OD produceren. wij kunnen
ook deisgn en vervaardiging automatische het verbinden machine en zuiger het testen machine.
|
STAP
|
STAP TWEE
|
STAP DRIE
|
|
1.design en verkoop PTFE-schijf
2.design en verkoop het verbinden machine
|
1.fit met sinterzuiger
2.solve het installatieprobleem, met goede verbindingen en verlengings @ onderbreking
|
1.fit met voor en achterschokbreker
2. verminder kosten en goede kwaliteitswaarborg
|
Productnaam: Gesinterde schokbrekerzuiger
Materiaal: (MPIF 35) fc-0205 (DIN 30910-4) Sint C10, Fe, Saldo, Cu 1.5-3.9%, C 0.3-0.6%
Dichtheid: 6.4-6.9 g/cm3 na stoomoxydatie
Hardheid: 55-90 HRB, die 1 kN, diameter laden van bal 1/16“
Oppervlaktebehandeling: Stoomoxydatie, 2 uren, Fe3O4: 0.0040.005mm, graad van oxydatie 2-4%
Niet gespecificeerde Tolerantie: ISO 2768 - m/H14, h14, + - IT14/2
Apperance: Geen het afbrokkelen, barsten, afschilfering, leegten, losheid, metaal kuiltjes makende in en andere tekorten
Processtroom:
Poeder mengen die - vormen die - - Olieimpregnatie die sinteren - - het Ultrasone schoonmaken rangschikken - Stoomoxydatie - Olie
impregnatie - Definitieve inspectie - Verpakking (+ DP4-ring/+PTFE-band)
Toepassing:
Voor auto, motorfiets en fietsschokbreker
Ongeveer testend:
Wij kunnen doen wegblazen het testen voor schokbrekerzuigers.
Het doel van deze test is de druk te bepalen nodig om de PTFE-band van de zuiger te blazen wanneer
het reizen in de drukbuis. De test wordt met een constante zijdiekracht uitgevoerd op de zuiger wordt toegepast
tijdens de drukopeenhoping over de zuiger. De test wordt tegengehouden wanneer de drukdalingen toe te schrijven aan
PTFE-bandmislukking.
Specificaties:
|
Fysieke prestaties voor schokzuiger |
treksterkte |
Meer dan 18MPa |
|
verlengings @ onderbreking |
Meer dan 160% |
|
|
kusthardheid (banden) |
57 - 61 |
|
|
dichtheid |
2.06 – 2,19 g/cm3 |
|
|
slijtage |
Minder dan 50mg |
|
|
wrijvingcoëfficiënt |
Minder dan 0,2 |
|
|
hardheid (sinterzuiger) |
Hrb60-80 |
|
|
Technische eisen ten aanzien van sinterzuiger |
Grondstof F50 - U3 - 66 of FC - 0208 |
|
|
Stoombehandeling |
||
|
OD door digitale luchtmaat die wordt getest |
||
Beschrijving:
XIAYI-het bedrijf is gespecialiseerd in ontwerp en het produceren van PTFE gestreepte schokbrekerzuigers, bij hetzelfde
tijd, ontwerpen wij en vervaardigen automatische begrenzende machines.
Tot nu hebben wij zo vele verschillende types van schokbrekerzuigers met de diameter van veroorzaakt
ø20mm~ø50mm. Wij maken PTFE-schijven en het bewerken in onze eigen fabriek, kan de kwaliteit effectief controleren
en kan ook veel tijd besparen.
D31 ZUIGER:
GRONDSTOF VAN SINTERdelen: GEBASEERD IJZER, GEBASEERD IJZER & KOPER, KOPER
GEBASEERD, GEBASEERD ROESTVRIJ STAAL
GRONDSTOF VAN PTFE-SCHIJF:
PTFE+BRONZE
PTFE+CARBON
PTFE + GLASVEZEL
PTFE+OTHER vullers volgens de vraag van cutomers
De detailinformatie van de zuigers:
1.Used vooraan schokbrekers
2.When-temperatuurbereik 100℃, uitbreidingsverhouding ≤+/1%
3.Using de testende ring, met de schokbrekerolie, maximum wrijvingskracht is 15N
4.Piston kan door vrij van de bepaalde grootte van cilinder met 2N-kracht worden
5.PTFE treksterkte ≥18MPa, verlengings @ onderbreking ≥200%
6.Tight de integratie tussen zuiger en PTFE disc.PTFE zal niet weg wanneer het werken in de cilinder vallen.
Toepassingen:
Auto of motorschokbrekers
Concurrentievoordeel:
1. Consistentie in grootte
2. De infrarode straal ontdekt de diameter
3. Strikt controleplan
4.100% testend voor buitendiameter

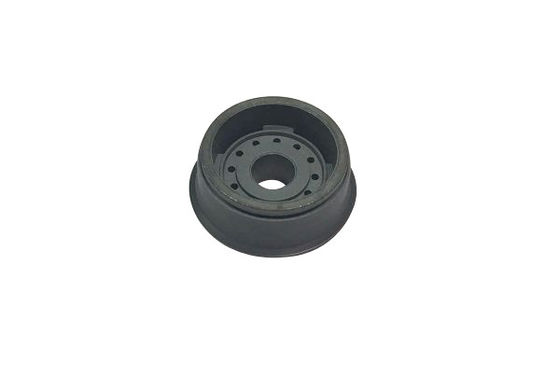

Het beeld toont:
Contactpersoon: Leela
Tel.: 008618958226902
